Vous changez l’autoradio de votre Peugeot 207, 308 ou Partner, et après le montage, les boutons du volant ne répondent plus. Volume, changement de piste, prise d’appel : tout est mort. Le problème ne vient pas d’un mauvais câblage audio, mais d’un signal numérique que le nouvel autoradio ne sait pas lire sans aide.
Pourquoi les commandes au volant cessent de fonctionner après un changement d’autoradio Peugeot
Sur un autoradio d’origine, les boutons du volant communiquent avec le poste via le réseau multiplexé du véhicule. Le volant envoie un signal codé, et le poste d’usine le reconnaît nativement parce qu’il a été programmé pour.
A lire également : Pourquoi adopter une plateforme tout-en-un révolutionne le quotidien des entrepreneurs
Un autoradio aftermarket (Android, Pioneer, Kenwood ou autre) ne parle pas le même langage. Il attend un signal sur ses entrées Key 1 et Key 2, deux fils dédiés à la réception des commandes au volant. Sans traduction entre le réseau du véhicule et ces entrées, le poste ignore tout ce qui vient du volant.

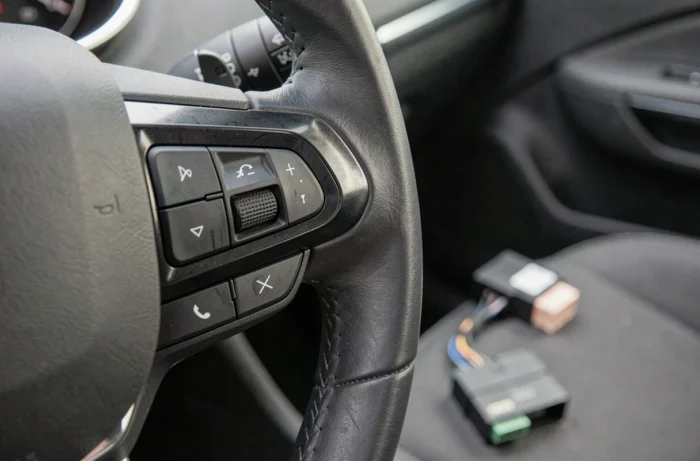

C’est là qu’intervient l’interface de commande au volant, parfois appelée adaptateur ou module CAN-BUS. Ce petit boîtier se branche entre le faisceau du véhicule et l’autoradio. Il intercepte les signaux du réseau multiplexé Peugeot et les convertit en impulsions que le nouvel autoradio comprend sur ses bornes Key 1 et Key 2.
A lire également : Conseils pratiques pour un déménagement réussi et sans stress en 2024
Pour identifier les fils concernés et leur couleur sur votre modèle, le schéma de branchement autoradio Peugeot détaille chaque connecteur selon la génération du véhicule.
Interface CAN-BUS ou résistances : choisir le bon adaptateur pour votre modèle Peugeot
Tous les adaptateurs de commande au volant ne fonctionnent pas de la même façon. Le choix dépend de l’année et du système embarqué de votre Peugeot.
Véhicules multiplexés récents
Sur les Peugeot produites après la fin des années 2000 (308, 3008, 508, 2008, etc.), les commandes au volant passent par le bus CAN. Un simple raccordement de fils ne suffit pas. Il faut un module CAN-BUS dédié qui décode les trames du réseau et les traduit pour l’autoradio.
Ce module se branche généralement sur le connecteur d’origine derrière l’emplacement du poste. Il récupère aussi parfois d’autres informations : affichage de la climatisation à l’écran, données du radar de recul, état des feux. Sans lui, vous perdez potentiellement davantage que les boutons du volant.
Modèles plus anciens avec signal analogique
Sur certains modèles antérieurs (206, 106, premières 307), les commandes au volant utilisent un système à résistances. Chaque bouton envoie une tension différente au poste. Dans ce cas, un adaptateur à résistances (moins coûteux qu’un module CAN) peut suffire, à condition d’être compatible avec la marque de l’autoradio de remplacement.
Vous avez un doute sur le type de signal de votre véhicule ? Vérifiez la présence de deux fils torsadés (CAN High et CAN Low) sur le connecteur d’origine. S’ils sont présents, vous êtes en multiplexé et l’adaptateur CAN-BUS est la seule option fiable.
Branchement autoradio Peugeot : les étapes concrètes pour garder les commandes au volant
Une fois l’adaptateur en main, le montage suit un ordre précis. Voici les points à respecter pour un branchement propre.
- Couper le contact et débrancher la batterie avant toute manipulation. Le réseau CAN est actif même moteur éteint sur certaines Peugeot, ce qui risque de générer des codes défaut.

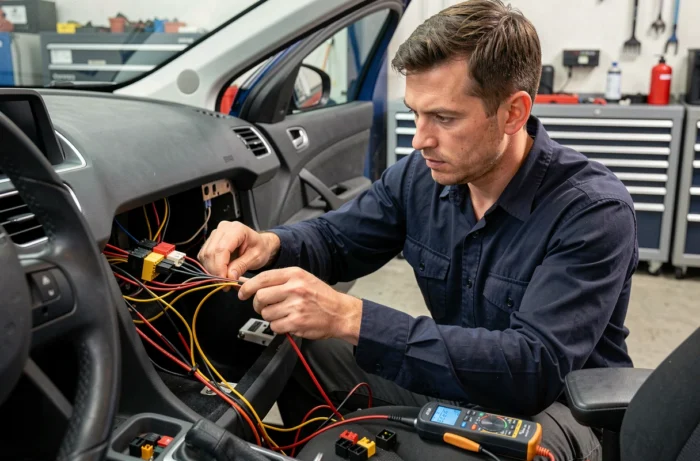

- Raccorder le faisceau ISO de l’autoradio au connecteur du véhicule via un adaptateur ISO Peugeot. Les fils d’alimentation (permanent, après-contact, masse) doivent correspondre aux couleurs du faisceau d’origine.
- Brancher le module CAN-BUS ou l’adaptateur de commande au volant entre le connecteur du véhicule et les entrées Key 1, Key 2 et GND (masse) de l’autoradio. Le fil GND est parfois oublié : sans lui, le signal de commande n’a pas de référence et rien ne fonctionne.
- Sur un autoradio Android, accéder aux réglages de commande au volant dans le menu du système. La plupart des postes Android proposent un mode d’apprentissage : vous appuyez sur chaque bouton du volant, puis vous assignez la fonction correspondante dans le logiciel.
- Rebrancher la batterie, remettre le contact et tester chaque bouton un par un : volume haut, volume bas, piste suivante, piste précédente, prise d’appel, raccrocher, commande vocale.
Si un bouton ne répond pas après l’apprentissage, vérifiez que le fil Key correspondant est bien en contact. Un faux contact sur un connecteur Dupont mal serti est la cause la plus fréquente d’échec.
Commandes vocales et CarPlay : ce qui change sur les Peugeot récentes
Sur les Peugeot équipées de systèmes NAC ou SMEG (308 depuis 2014, 3008 depuis 2016, 208 depuis 2019), la question se pose différemment. Ces véhicules intègrent parfois Apple CarPlay ou Android Auto de série.
Dans ce cas, un appui long sur le bouton de commande vocale du volant lance directement Siri ou Google Assistant. Vous pouvez alors passer un appel, lancer la navigation GPS ou changer de musique sans toucher l’écran. Les commandes au volant ne se limitent plus au volume et aux pistes : elles deviennent un véritable raccourci vers l’assistant vocal du téléphone.
Si vous remplacez le système NAC ou SMEG par un autoradio Android, cette intégration native disparaît. Un boîtier d’interface CarPlay dédié peut la restaurer partiellement, mais il faut vérifier la compatibilité avec le module CAN-BUS choisi. Certains modules gèrent nativement la commande vocale, d’autres non.
Les erreurs qui bloquent le branchement autoradio sur Peugeot
Trois problèmes reviennent constamment dans les retours d’installateurs et sur les forums spécialisés.
Le premier : acheter un adaptateur générique sans vérifier la compatibilité exacte avec le modèle et la motorisation. Un adaptateur prévu pour une 308 essence phase 1 ne fonctionnera pas forcément sur une 308 HDi phase 2. Le protocole CAN peut varier d’une motorisation à l’autre sur un même modèle.
Le deuxième : négliger la programmation de l’autoradio. Brancher physiquement les fils Key 1 et Key 2 ne suffit pas sur un poste Android. Sans passer par l’écran d’apprentissage des boutons, le poste reçoit le signal mais ne sait pas quoi en faire.
Le troisième : oublier de reconnecter l’antenne GPS et l’antenne radio FM. Ces deux éléments utilisent des connecteurs séparés sur la plupart des autoradios aftermarket. Sans antenne GPS, la localisation reste approximative. Sans antenne FM, la radio ne capte rien, même si le reste du branchement est parfait.
Un branchement d’autoradio Peugeot avec conservation des commandes au volant demande un adaptateur adapté au réseau du véhicule, un raccordement méthodique des fils Key 1, Key 2 et GND, et une phase de programmation logicielle sur le nouveau poste. Chaque étape compte : sauter l’une d’elles suffit à rendre les boutons du volant muets.
